Intern inloppsnätskärm

Kontakta oss Ladda ner
PREV：Mesh Plate Stepped ScreenNEXT：Rotationstrumma
Intern inloppsnätskärm
Produktintroduktion
Den interna inloppsnätskärmen är lämplig för den solida-vätskeprocessen och kan användas i stor utsträckning i kommunal avloppsvatten som nybyggnation, rekonstruktion, uppgradering av vattenkvalitet, teknisk omvandling, uppgradering av avloppsbehandlingsanläggning för förbehandling av vatten, och återvunnet vattendjupbehandlingsprocess, industriell avlopp som textil, papper och andra processer och kranvattenförsök.

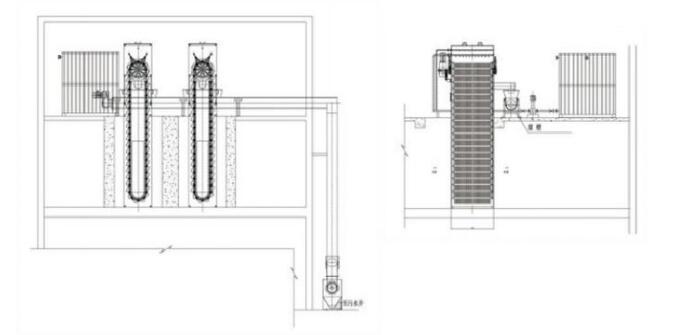

Den interna inloppsnätskärmen består av sex delar: ram, drivsystem, rutnätsystem, backwash -system, slags borttagningssystem och elektriskt styrsystem. The gear motor drives the sprocket to rotate, the sprocket drives the continuous rotation of the mesh board: the sewage enters the grating from the water inlet, filtered by the mesh board: after filtering, the water flows to the outside of the mesh board and the dirt is trapped on the inner surface of the mesh board, with the continuous rotation of the mesh board to the top: the backwash system washes the outside of the mesh board, the dirt is Tvättas till slaggsamlingstanken under tvättvattnet och rinner ut ur avloppsvatten med tvättvattnet.

1. Framsektion

Huvudmaterialet är 304 rostfritt stål.

2. System

Drive Squocket antar PA1010, som har utmärkt slitstyrka och självsmörjning, god styvhet, mekanisk styrka och medelstora stabilitet och dess syra- och alkalimotstånd, oljemotstånd och kallmotstånd är mycket bra, säkerställa användningen i avloppsmiljön.

Styrskenan är tillverkad av polymerpolyetenmaterial, som har god slitmotstånd och självsmörjande egenskaper.

Styrskenan är tillverkad av polymerpolyetenmaterial, som har god slitmotstånd och självsmörjande egenskaper.

3. Mesh -skärm

Den inre hylsan på det roterande hjulet är nyloninjektionsgjutna delar, och pälsen behandlas med hängande lim för att förbättra slitmotståndet. Eftersom gummiskiktet har god elasticitet förlänger det sin livslängd i hög grad och skyddar ytan på styrskenan.

Kedjplattan är en formsprutningsdel med polyeteninjektion med en unik strukturell design, som kan tätas väl med ändytan på skenan under rotationsprocessen för nätskivan för att förhindra att smuts kommer in i skenan och orsakar vattenföroreningar och järnvägsslitage efter filtrering.

Mesh-kortet är kärnkomponenten i hela nätet, användningen av icke-metallinjektionsdelar minskar Vikt av hela maskinen, medan den modulära designen bidrar till installation och underhåll av mesh -kortsystemet.



1. Hög borttagningshastighet, kan effektivt ta bort hår och andra fibrer;
2. Det backwashing -vattnet kommer att ta bort smuts som fångats på nätskivan noggrant och kommer inte att falla i det filtrerade vattnet för att undvika sekundär föroreningar;
3. Brädet är tillverkat av icke-metallinjektionsdelar, slitmotstånd och korrosionsmotstånd;
4. Under vattnet utan transmissionsdelar, inget underhåll, bekvämare reparation och underhåll;
5. Lätt att bära delar är helt standardiserade, enkla att byta ut, lätt att använda;
6. Slät drift, ljusvibration, lågt brus.



Produktserie Nl
Filtreringsnoggrannhet (mm) C1 、 C2 、 C3 、 C4 、 C5
Vattenflödesområdet (10 000 ton/dag) 0,5 ~ 25
Drive Power (KW) 0,75 ~ 3
Antal rader (n) 6-12 6-15 8-16 10-16
Inloppsbredd B (mm) 480 640 850 1000
Lämplig installationskanalbredd B (mm) 1200-1500 1500-1800 1800-2200 ≥2200
Lämplig installation av kanaldjup h (mm) 1200-3000 1500-5000 1800-5500 2200-6000
Enhetslängd L (mm) 150*n 1000
Enhetsbredd BO (MIM) 1100 1280 1480 1680
Utrustningshöjd (mm) H 2270 H 2725 H 2925 H 2975
Leverans och utställning
